現(xiàn)代化建筑的外圍護(hù)結(jié)構(gòu)一般不再采用傳統(tǒng)的磚墻和砌塊磚，而是采用建筑幕墻。建筑幕墻包括玻璃幕墻、石材幕墻、鋁板幕墻、陶瓷板幕墻、陶土板幕墻、金屬板幕墻、纖維水泥板幕墻和其他板材幕墻。建筑幕墻具有美觀、節(jié)能、易維護(hù)等眾多優(yōu)點(diǎn)，其板塊之間接縫密封需要使用硅酮耐候密封膠。硅酮耐候密封膠在應(yīng)用過程中需承受建筑接縫因外界環(huán)境(板塊材料熱脹冷縮、主體結(jié)構(gòu)位移等)引起的接縫寬窄的位移變化。這就要求硅酮耐候密封膠具有良好的承受接縫位移的能力，并能夠長(zhǎng)期承受接縫寬度變化的情況下不發(fā)生開裂。硅酮耐候膠的位移能力一般為20級(jí)、25級(jí)、35級(jí)、50級(jí)、+100/-50級(jí)等。比如35級(jí)就是能夠承受膠縫寬度在±35%之間變化。硅酮耐候密封膠直接暴露在戶外，必須能長(zhǎng)期保證幕墻的氣密性、水密性等性能，對(duì)其關(guān)鍵技術(shù)指標(biāo)如彈性(位移能力)、耐老化性能提出了非常高的要求。

建筑鱗次櫛比，而幕墻成為了統(tǒng)一的“著裝”

在當(dāng)前原材料漲價(jià)的大背景下，市面上出現(xiàn)了相當(dāng)多的充油硅酮耐候膠產(chǎn)品，以低價(jià)吸引用戶。今天文章中我們給大家詳細(xì)介紹硅酮耐候密封膠充油的危害，分享鑒別充油膠的“薄膜法”以及市面上充油硅酮耐候密封膠在薄膜上的表現(xiàn)。

硅酮耐候密封膠充油的危害

硅酮耐候密封膠充油，會(huì)導(dǎo)致耐候密封膠開裂、粉化、硬化、流油等問題，以致密封膠過早失效，從而導(dǎo)致幕墻漏水、漏氣，能耗上升，影響正常使用。充油硅酮耐候密封膠出現(xiàn)開裂、硬化，甚至粉化，危害幕墻現(xiàn)象，如下圖所示。

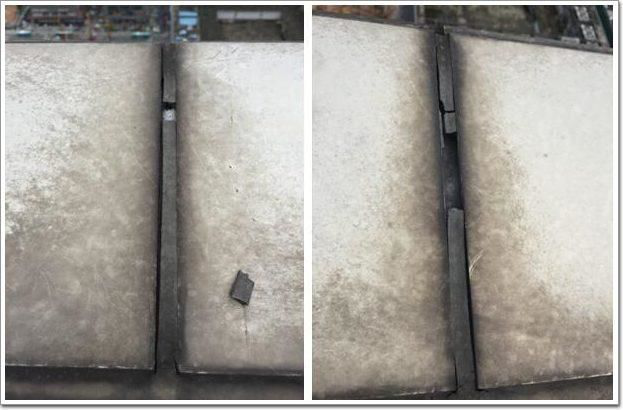

▲某建筑鋁板幕墻充油耐候膠開裂、硬化

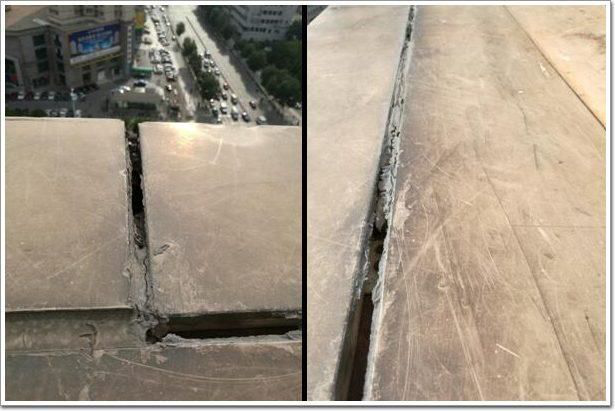

▲某建筑塑板幕墻充油耐候膠開裂、硬化

充油硅酮耐候密封膠還會(huì)對(duì)石材、鋁板等造成滲透污染。這種污染不同于垂流污染，是不可逆的，無(wú)法通過清洗去除。

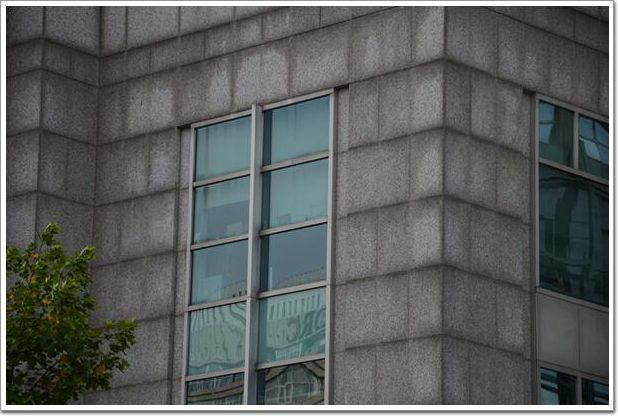

▲某建筑由充油硅酮耐候密封膠造成的石材幕墻污染

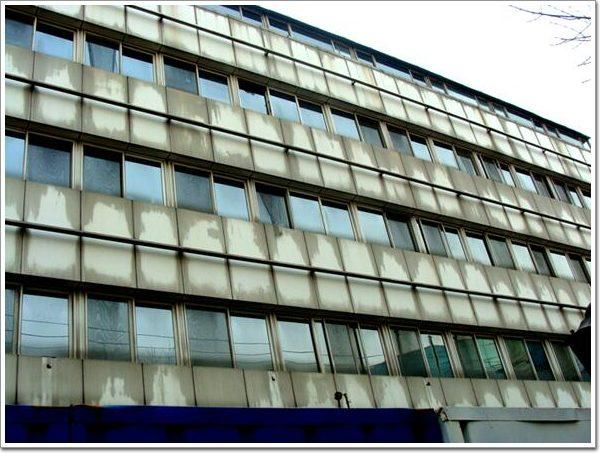

▲某建筑由充油硅酮耐候密封膠造成的鋁板幕墻污染

如充油硅酮耐候密封膠與中空玻璃有接觸，所充礦物油還會(huì)遷移滲入到中空玻璃，導(dǎo)致中空玻璃的一道密封丁基膠被溶解而出現(xiàn)流油、彩虹現(xiàn)象。

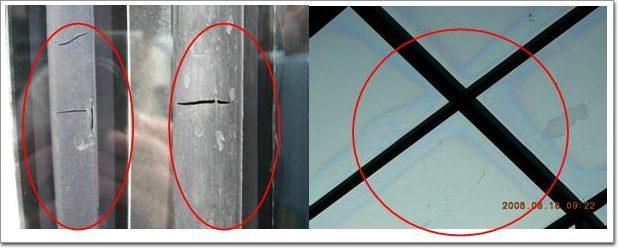

▲充油硅酮耐候密封膠開裂和中空玻璃出現(xiàn)流油、彩虹現(xiàn)象

充油膠的鑒別方法

要判斷密封膠性能的好壞，許多人會(huì)通過將密封膠擠成膠條，待其固化后對(duì)膠條進(jìn)行反復(fù)拉伸來(lái)感覺密封膠的強(qiáng)度、彈性。這種方法對(duì)于不充油密封膠來(lái)講，確實(shí)是非常簡(jiǎn)便的，但是，卻不適用于充油的硅酮密封膠。由于白油從硅酮密封膠中揮發(fā)出來(lái)的過程持續(xù)時(shí)間較長(zhǎng)，通常需要幾個(gè)月時(shí)間，因此充油密封膠在剛固化的時(shí)候，白油還在密封膠內(nèi)部，這會(huì)使密封膠拉起來(lái)彈性非常好，這也是很多人受騙上當(dāng)?shù)脑颉Ｒ婚_始，密封膠彈性挺好，項(xiàng)目順利驗(yàn)收，結(jié)果過了幾個(gè)月，白油大部分揮發(fā)掉了，密封膠就收縮、開裂、脫膠，導(dǎo)致幕墻、門窗漏水，但是工程已經(jīng)驗(yàn)收了，錢已經(jīng)結(jié)算完了，甚至很多時(shí)候找不到施工隊(duì)了，只好自認(rèn)倒霉，重新花錢找人進(jìn)行修補(bǔ)。有些密封膠添加的白油較少，出問題的時(shí)間會(huì)拖到1-2年之后，過了施工單位承諾的無(wú)償保修期，業(yè)主就更是啞巴吃黃連，有苦說(shuō)不出了。

鑒別方法一：國(guó)家標(biāo)準(zhǔn)檢測(cè)方法

為限制在硅酮密封膠中添加白油的行為，國(guó)家專門制訂了檢測(cè)硅酮密封膠中白油添加量的試驗(yàn)方法標(biāo)準(zhǔn)——GB/T 31851-2015《硅酮結(jié)構(gòu)密封膠中烷烴增塑劑檢測(cè)方法》。該標(biāo)準(zhǔn)適用于以熱重分析、熱失重或紅外光譜等分析方法，定量或定性檢測(cè)硅酮密封膠中的烷烴增塑劑(白油、液體石蠟)。但是這三種方法需要專門的實(shí)驗(yàn)儀器甚至是精密儀器，在一些專門的檢測(cè)機(jī)構(gòu)、實(shí)驗(yàn)室才能檢測(cè)，且所需費(fèi)用不菲，適合專業(yè)的技術(shù)鑒定。對(duì)于一些沒有實(shí)驗(yàn)設(shè)備，但又希望迅速判別密封膠中是否填充了白油的場(chǎng)合，比如工地現(xiàn)場(chǎng)，則無(wú)法適用了。

鑒別方法二：薄膜法

該方法只要將待檢測(cè)硅酮密封膠涂在一定厚度的聚乙烯(PE)塑料薄膜上，刮平，經(jīng)過一段時(shí)間觀察密封膠邊部的塑料薄膜是否平整即可，如果塑料薄膜變得不平整，那么該密封膠就有99%的概率添加了白油。

對(duì)于未開封施打的密封膠，將其打在平整的塑料薄膜上，成“口”字型，并盡量均勻地刮平至膠厚度約1-3mm，放置24小時(shí)后觀察薄膜平整度。

第二天看結(jié)果，左側(cè)薄膜表面不平整，與之接觸的密封膠添加礦物油的概率非常高。反之，右側(cè)薄膜保持平整，與之接觸的密封膠則不充油。充油越多，薄膜收縮越明顯。

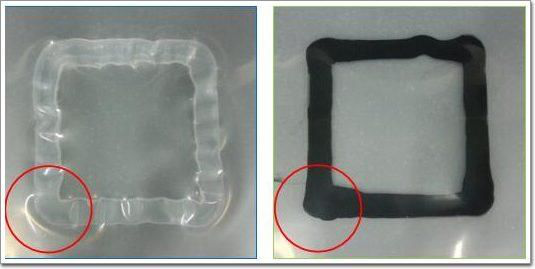

▲充油(左)與不充油密封膠(右)薄膜對(duì)比

原理分析：“薄膜法”主要是利用PE膜遇到白油表面會(huì)變得不平整這一特性來(lái)判斷硅酮密封膠中是否添加了白油的。白油是烷烴的混合物，在分子結(jié)構(gòu)上，與PE接近，因此可以擴(kuò)散到PE膜中去。PE膜在生產(chǎn)過程中，為使表面平整，在冷卻定型時(shí)施加了一定的外力，雖然不大，但是在PE膜的分子內(nèi)部存在一定的內(nèi)應(yīng)力。當(dāng)白油擴(kuò)散到PE膜內(nèi)部時(shí)，減弱了定型聚乙烯高分子的外力，使聚乙烯高分子的內(nèi)應(yīng)力得以釋放，這些聚乙烯高分子鏈發(fā)生扭轉(zhuǎn)、收縮，從而使PE膜在宏觀上表現(xiàn)為不再平整。而不充油硅酮密封膠中的有機(jī)硅聚合物由于分子結(jié)構(gòu)與PE膜差別很大，不會(huì)擴(kuò)散到PE膜中去，因此不會(huì)造成PE膜的形變。

薄膜法鑒別硅酮膠實(shí)驗(yàn)研究

中國(guó)建筑防水2018年第22期由白云化工周平等人發(fā)表的《采用“薄膜法”鑒別“充油”硅酮密封膠的試驗(yàn)方法研究》，該文將塑料薄膜種類、厚度、環(huán)境溫度、硅酮密封膠白油含量等因素對(duì)“薄膜法”不平整情況的影響進(jìn)行分析。下面簡(jiǎn)要講解。

1 實(shí)驗(yàn)用材料

4個(gè)國(guó)內(nèi)外知名品牌密封膠

塑料薄膜：6絲，10絲，12絲，15絲，20絲的PE膜;15絲PVC膜。

聚丙烯塑料空心圓環(huán)：內(nèi)徑46.5mm，高6.5mm。

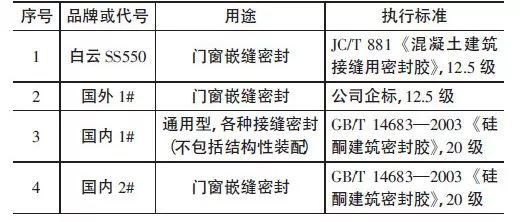

▲實(shí)驗(yàn)用密封膠產(chǎn)品信息

2 實(shí)驗(yàn)設(shè)備

1)分析天平，精度 0.0001 g;2)Memmert CTC 256 恒溫恒濕箱;3)游標(biāo)卡尺，精度0.001mm。

3 樣品制備

在鋪平的A4紙大小的塑料薄膜中心放置塑料空心圓環(huán)，把膠打在環(huán)內(nèi)，將上表面刮平，用細(xì)鐵絲沿塑料環(huán)內(nèi)沿刮一圈，取下塑料環(huán)，在試驗(yàn)要求的條件下放置規(guī)定的時(shí)間。

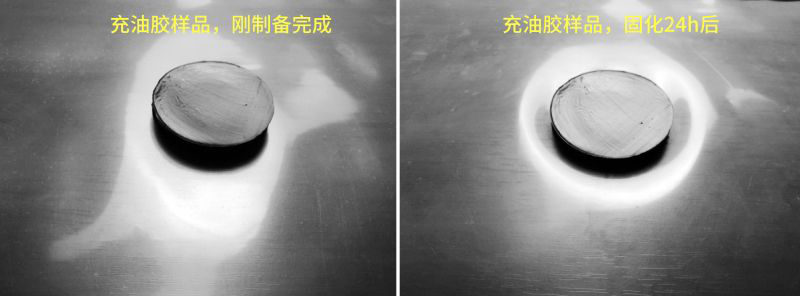

▲剛制好的樣品和養(yǎng)護(hù)一段時(shí)間的樣品

4 塑料薄膜變形量檢測(cè)方法

清除塑料薄膜表面的密封膠，將其平放于平整的桌面或臺(tái)面，用游標(biāo)卡尺量取薄膜中心隆起的最高高度。

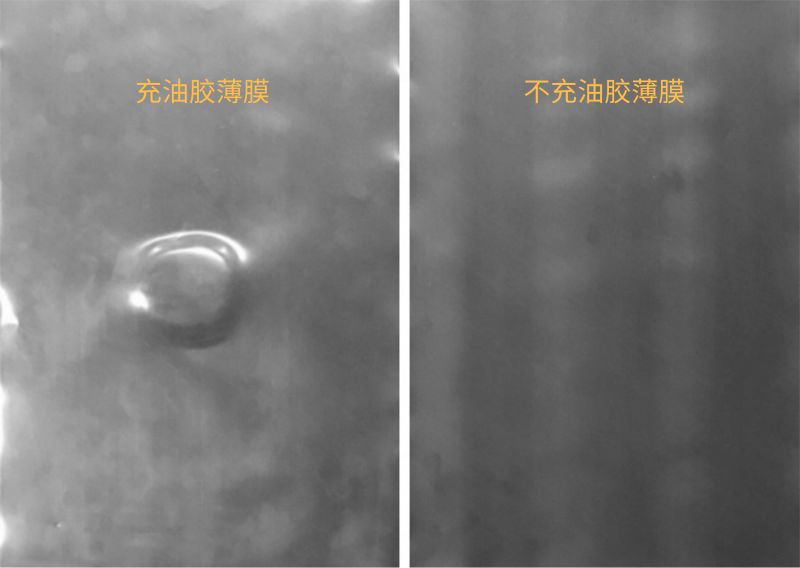

▲薄膜對(duì)于充油和不充油密封膠的響應(yīng)

5 實(shí)驗(yàn)結(jié)論

1）薄膜法測(cè)定硅酮密封膠中是否填充白油，具有非常好的重復(fù)性。

2）薄膜法檢測(cè)硅酮密封膠中白油含量時(shí)，PE膜隆起的高度受薄膜厚度、充油量、密封膠具體的配方、白油種類、觀察時(shí)間和試驗(yàn)環(huán)境溫度等因素影響。

3）常見的其他種類密封膠增塑劑，如硅油、PPG、DIDP 等，不會(huì)導(dǎo)致PE膜表面不平整。

4）使用10~15 絲厚度的PE 膜，在室溫下打膠24h后進(jìn)行觀察，可以有效判斷硅酮密封膠中是否填充了白油。薄膜法準(zhǔn)確率高，操作簡(jiǎn)便，是在沒有試驗(yàn)設(shè)備的情況下判斷硅酮密封膠是否添加白油的既簡(jiǎn)便、又科學(xué)的方法。

膜法鑒別市面硅酮膠

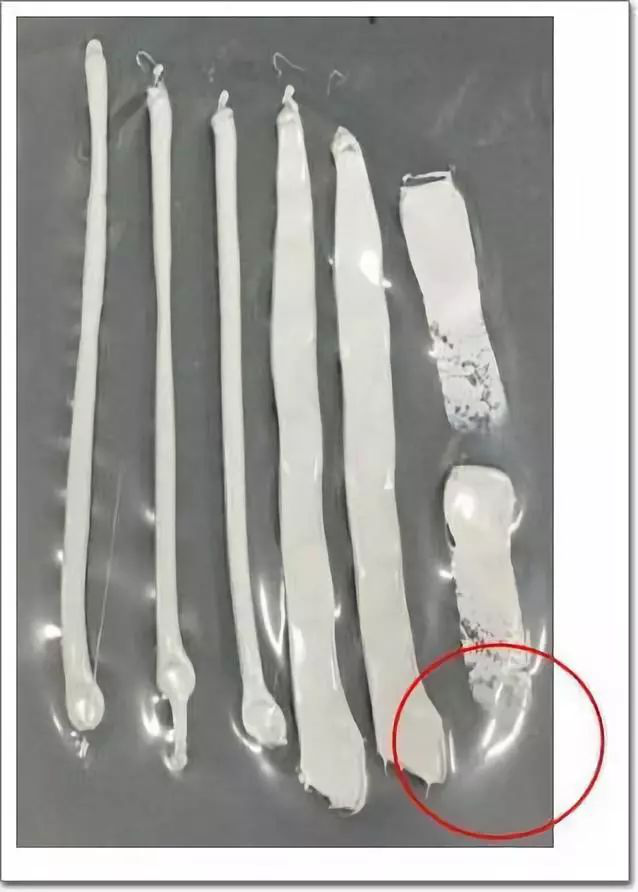

“薄膜法”以其操作簡(jiǎn)單、快速有效的特點(diǎn)可以應(yīng)用于項(xiàng)目工地現(xiàn)場(chǎng)、項(xiàng)目采購(gòu)人員辦公室等場(chǎng)合，為眾多密封膠使用者識(shí)別劣質(zhì)充油硅酮密封膠提供了方便。試驗(yàn)人員從市面上收集到6家不同品牌的硅酮耐候密封膠膠樣，用薄膜法進(jìn)行測(cè)試，發(fā)現(xiàn)竟有3家品牌膠樣會(huì)導(dǎo)致薄膜收縮，檢出率高達(dá)50%，如下圖：

當(dāng)用薄膜法測(cè)試，發(fā)現(xiàn)塑料薄膜收縮起皺時(shí)，填充礦物油的概率是很大的。如需進(jìn)一步確認(rèn)，可送相應(yīng)檢測(cè)機(jī)構(gòu)用國(guó)家標(biāo)準(zhǔn)的檢測(cè)方法做進(jìn)一步鑒別。

通過樣品收集測(cè)試，市面上有部分硅酮密封膠生產(chǎn)企業(yè)，采用了極不負(fù)責(zé)任的做法，在耐候密封膠中摻雜相當(dāng)量廉價(jià)的礦物油取代價(jià)高的有機(jī)硅原材料，以達(dá)到降低生產(chǎn)成本及取得市場(chǎng)價(jià)格優(yōu)勢(shì)的目的，絲毫不考慮產(chǎn)品質(zhì)量下降所造成的嚴(yán)重質(zhì)量問題和安全隱患。用戶在選用過程中一定要擦亮眼睛、積極鑒別，不要選用這些“以次充好”的耐候密封膠而造成損失。

幕墻本是城市最美的一道風(fēng)景線！然而，若因?yàn)槊芊饽z充油或其他形式的降低品質(zhì)，導(dǎo)致美麗的風(fēng)景變成了難以抹滅的大疤痕，甚至埋下了一個(gè)個(gè)安全隱患，變相成為城市的隱形殺手！硅硅君相信這個(gè)結(jié)果肯定不是每一個(gè)幕墻從業(yè)人員的初衷。因此，我們有義務(wù)也有責(zé)任捍衛(wèi)我們的每一個(gè)作品，獻(xiàn)禮美麗中國(guó)建設(shè)，一起行動(dòng)起來(lái)：拒絕充油膠、拒絕低品質(zhì)！
